HM3107B作為一款廣泛應用于電源管理領域的集成電路，其靈活的多電壓輸入能力和高效的電源轉換特性，使其在嵌入式系統和IC設計中備受青睞。本文將結合其核心參數與典型應用圖，詳細闡述其電源設計方案。

一、芯片核心參數與應用定位

HM3107B是一款寬輸入電壓范圍、高效率的DC-DC降壓轉換器芯片。其關鍵輸入電壓規格為：

• 典型輸入電壓范圍：覆蓋20V至80V，適應多種工業與車載環境。
• 特定低壓輸入：支持15V輸入，輸出電流能力達0.2A，適用于低功耗待機或輔助電源場景。

該芯片集成了功率MOSFET，采用電流模式控制，具有出色的線性和負載調整率，以及完善的過溫、過流保護功能，非常適合于網絡通信、工業控制、汽車電子等領域的嵌入式電源設計。

二、典型應用電路圖與外圍元件選型

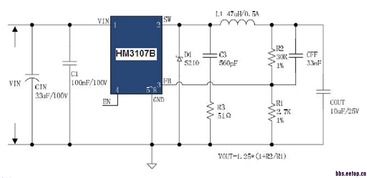

基于HM3107B的典型應用電路圖（可在EETOP等專業論壇或芯片數據手冊中獲取）是設計的起點。其基本拓撲為降壓式（Buck）轉換器，核心外圍元件包括：

1. 輸入濾波電容（CIN）：建議在輸入引腳就近放置一個低ESR的陶瓷電容（如10μF至100μF），用于濾除高頻噪聲并提供瞬時電流。在80V高壓輸入時，需注意電容的額定電壓需留有足夠余量。
2. 功率電感（L）：電感值的選擇對效率和穩定性至關重要。需根據所需輸出電壓、最大輸出電流和期望的紋波電流來計算。例如，在20V輸入、輸出5V/0.5A的應用中，通常選擇數十微亨（μH）至一百多微亨的電感，飽和電流需大于峰值開關電流。
3. 輸出濾波電容（COUT）：使用低ESR的陶瓷電容以減小輸出電壓紋波。容值通常在10μF至100μF之間，具體取決于負載瞬態響應要求。
4. 反饋電阻網絡（R1, R2）：連接在輸出端與芯片FB（反饋）引腳之間，用于設定穩定的輸出電壓。輸出電壓 VOUT = 0.8V * (1 + R1/R2)，其中0.8V為芯片內部參考電壓。
5. 啟動/使能電路：根據系統需求配置，實現軟啟動或遠程開關控制。

三、針對15V/0.2A低功耗應用的設計要點

當HM3107B應用于15V輸入、0.2A輸出的場景時（例如為微控制器或傳感器模塊供電），設計側重點有所不同：

• 效率優化：在輕載條件下，芯片的靜態電流和開關損耗占比增大。可以關注芯片是否具有脈沖跳躍（Pulse Skipping）或省電模式（PSM）以提升輕載效率。
• 熱設計：雖然功耗較低（約3W），但仍需確保PCB布局具有良好的散熱通路，芯片的Exposed Pad應良好焊接至接地銅箔以輔助散熱。
• 噪聲敏感度：為低噪聲的模擬或射頻電路供電時，需特別注意輸出紋波的抑制，可考慮增加LC濾波或使用π型濾波器。

四、PCB布局與電磁兼容（EMC）建議

良好的PCB布局是電源穩定性和低EMI的關鍵：

• 關鍵回路最小化：將輸入電容CIN、芯片的VIN/SW引腳和功率電感形成的開關電流回路面積做到最小，以降低輻射噪聲。
• 地平面處理：采用單點接地或星型接地策略，將功率地（大電流路徑）與信號地（反饋網絡）分開，最后在芯片GND引腳或輸入電容處單點連接。
• 敏感信號走線：反饋走線應遠離電感和開關節點（SW）等噪聲源，最好用地線屏蔽。

五、資源獲取與設計社區

• 官方資料：最權威的設計資料是芯片制造商提供的官方數據手冊（Datasheet）和應用筆記（Application Note），其中包含最精確的電氣參數、應用電路和布局指南。
• 專業社區：EETOP 作為國內最大最火的半導體、集成電路、嵌入式設計社區，是工程師交流經驗、分享設計心得、獲取參考設計的重要平臺。在論壇中搜索“HM3107B”，常能找到同行分享的實際應用案例、調試經驗和原理圖/PCB文件，對解決設計難題極具參考價值。

###

HM3107B憑借其寬電壓范圍和集成化設計，為工程師提供了高效的電源解決方案。成功的設計始于對數據手冊的深入理解，輔以合理的拓撲計算、外圍元件選型和嚴謹的PCB布局。結合EETOP等活躍技術社區的資源與經驗，可以有效縮短開發周期，優化電源性能，滿足從高壓主電源到低壓輔助電源的各種嵌入式系統需求。
